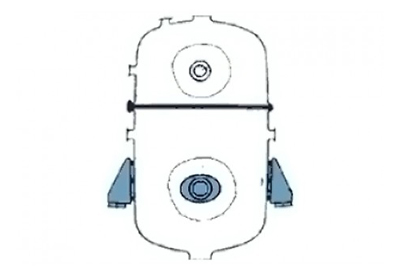

产品结构图
|
技术特性表
名称 | 蒸馏罐 | ||
公称容积(L) | 1500 | 2000 | 3000 |
换热面积(M2) | 5.34 | 7.02 | 8.61 |
允许工作压力PN | 罐内PN≤0.25Mpa 夹套PN≤0.58Mpa | ||
允许工作温度℃ | 0-200℃ 夹套0-200℃ | ||
玻璃层耐温急变 | 热冲击120℃ 冷冲击110℃ | ||
搪玻璃闭式贮罐(表1)
代号 | 公称容积(L) | |||
1500 | 2000 | 3000 | ||
DN | 1300 | 1300 | 1600 | |
DO | 910 | 910 | 1120 | |
D1 | 1450 | 1450 | 1750 | |
D2 | 1679 | 1679 | 2029 | |
D3 | 30 | 30 | 36 | |
L | -2020 | -2360 | -2455 | |
H | 1475 | 1820 | 1820 | |
H1 | 600 | 600 | 700 | |
H2 | 535 | 530 | 615 | |
H3 | 315 | 315 | 315 | |
H4 | 330 | 330 | 330 | |
H5 | - | 507 | 615 | |
卡子规格 | BM20 | BM20 | BM24 | |
卡子数量 | 56 | 56 | 60 | |
管口规格及用途 | 蒸馏孔a | 300 | 400 | 400 |
手孔b | 200 | 200 | 200 | |
温度计口 | 80 | 80 | 100 | |
视镜d,g | 100 | 100 | 125 | |
备用口e,f | 80 | 80 | 100 | |
放料口h | 100 | 100 | 125 | |
出料口p | - | 50 | 65 | |
进料口I,j,k | 40 | 40 | 50 | |
放气阀M | G3/8" | G3/8" | G3/8" | |
设备总量(kg) | 1710 | 2125 | 2935 | |
搪玻璃闭式贮罐(表2)
| 代号 | 公称容积(L) | ||||
| 5000 | 5000 | 6300 | 8000 | ||
| DN | 1600 | 1750 | 1750 | 2000 | |
| DO | 1120 | 1200 | 1200 | 1400 | |
| D1 | 1750 | 1900 | 1900 | 2200 | |
| D2 | 2029 | 2200 | 2200 | 2502 | |
| D3 | 36 | 36 | 36 | 36 | |
| D4 | ￠95 | ￠95 | ￠95 | ￠95 | |
| D5 | 80×6 | 80×6 | 80×6 | 95×8 | |
| D6 | 600 | 600 | 600 | 800 | |
| D7 | 450 | 450 | 450 | 500 | |
| D8 | 1300 | 1400 | 1400 | 1600 | |
| H | 3275 | 2940 | 3375 | 3280 | |
| H1 | 1160 | 1200 | 1220 | 1360 | |
| H2 | - | 420 | 900 | 690 | |
| H3 | 315 | 350 | 350 | 400 | |
| H4 | 515 | 550 | 550 | 510 | |
| H5 | 780 | 886 | 885 | 960 | |
| H6 | 1745 | 1656 | 1785 | 1860 | |
| h | 240 | 270 | 270 | 330 | |
| L | 4800 | 4470 | 5060 | 5270 | |
| 总量(kg) | 4434 | 4545 | 5200 | 6455 | |
